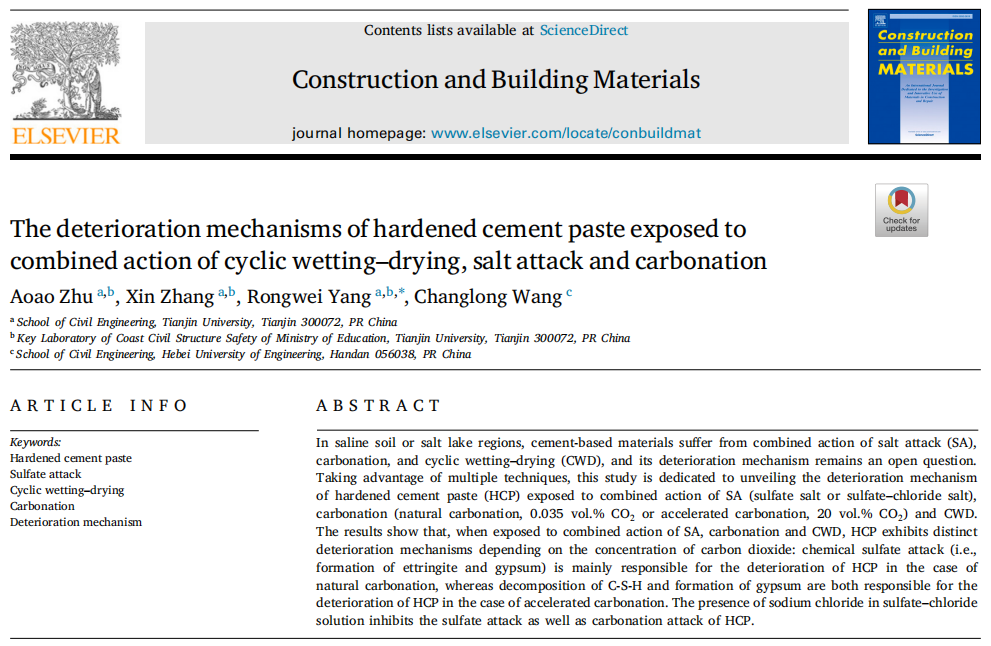

近日，天津大学杨荣伟副教授科研团队在国际知名期刊CBM 《Construction and Building Materials》 （IF=7.693分）发表重要学术文章：The deterioration mechanisms of hardened cement paste exposed to combined action of cyclic wetting–drying, salt attack and carbonation，研究了水泥基材料在多重环境作用下的劣化机理，对提高水泥基材料耐久性的认识至关重要。

　　在盐碱地或盐湖地区，尽管人们对水泥基材料在单一或双重环境因素作用下的劣化机理进行了广泛深入的研究，但水泥基材料在盐侵(SA)、碳酸化和循环干湿（CWD）共同作用下的劣化机理仍是一个悬而未决的问题。本研究利用多种微观结构测试，即孔隙溶液pH测量，x射线衍射(XRD)/Rietveld测试，扫描电镜-能谱(SEM-EDS)测试，LF-NMR低场核磁共振弛豫测试，29Si和27Al MAS NMR测试，揭露了CO2浓度(即加速碳酸化20 vol.% CO2, AC，和自然碳酸化0.035 vol.% CO2, NC)，盐类型(即10 wt% Na2SO4，本研究研究了10 wt% NaCl+10 wt% Na2SO4硫酸盐-氯化物溶液和自来水)和CWD对水泥基材料微观结构和相组合演化的影响，特别是对C-S-H纳米结构演化的影响。在利用LF-NMR技术的实验中，通过高性能遥测磁共振微观分析仪LIME-MRI-D2对不同暴露条件下硬化水泥浆体（HCP）样品的孔径分布和孔隙体积分数演变的研究。结果表明，在SA、碳酸化和CWD联合作用下，HCP在不同二氧化碳浓度下表现出明显的变质机制：自然碳酸化时，化学硫酸盐侵蚀(即钙矾石和石膏的形成)是导致HCP变质的主要原因；加速碳酸化时，C-S-H分解和石膏的形成都是导致HCP变质的原因。硫酸氯溶液中氯化钠的存在抑制了HCP的硫酸盐攻击和碳酸化攻击。

　　本研究由国家自然科学基金(NSFC)项目(No. 51708404)和河北省自然科学基金(No.E2020402079)的共同资助。

　　论文链接：

　　https://www.sciencedirect.com/science/article/abs/pii/S0950061822038041
